产品介绍及功能应用

一、 产品介绍

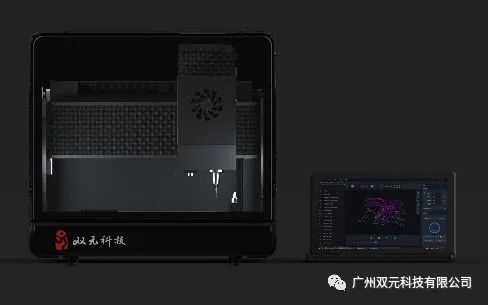

1.1这是什么产品

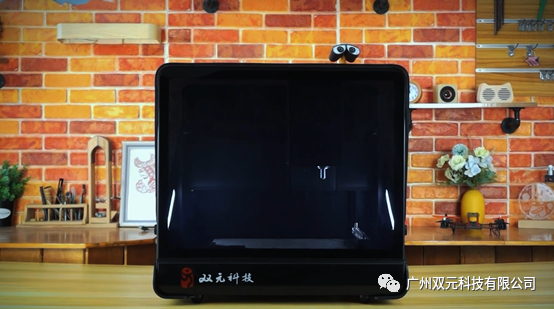

桌面智能数控铣雕一体机ICNCV5是一款面向工业设计、创客创意、服务型制造的桌面级全自动CNC数控机床。通过快速旋转的CNC刀具能快速对铝合金、木料、塑料、复合材料、PCB覆铜板等多种材料切削加工及雕刻；兼容搭配的激光头也能快速实现打标与雕刻。

全面升级的自动换刀单元及高精度主轴单元大大降低了产品的使用门槛，让操作更加简单。极简扁平风格的示教器界面以及采用向导式的交互模式，让原来复杂的数控设备也能像激光、3D打印机等产品一样快速方便上手，一键完成加工，让创意即刻发生。

1.2应用领域

ICNCV5桌面智能数控铣雕一体机可以应用多个领域，包括并不仅限于：专业教育的专业加工设备，技术竞赛的比赛专用设备，创客教育中的数控加工设备，劳动教育中应用的数控加工设备等等；

1.3综合介绍

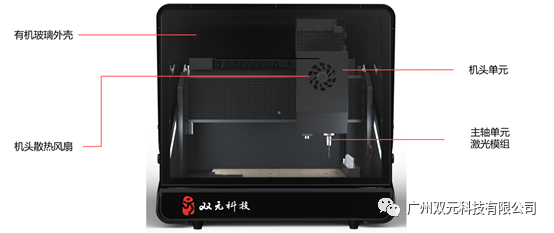

产品整机由外部的有机玻璃外壳、钣金整机、铝合金外框构成；主要的加工单元由主轴单元、激光模组构成，能实现多元材料的加工；

二、 功能特点

2.1大幅面加工

桌面智能数控铣雕一体机ICNCV5支持大幅面加工，尺寸为360mm*240mm，最大支持Z高度为140mm。

2.2精密加工

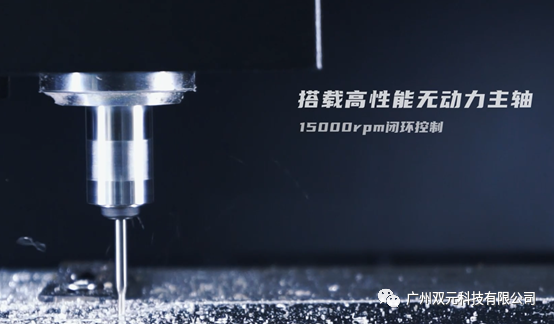

桌面智能数控铣雕一体机ICNCV5采用500w无刷高速主轴；0-15000rpm闭环控制，采用自动风冷控制。

输出主轴跳动 ≤0.015mm，重复定位精度 ≤±0.005mm

保证了加工精度和加工的稳定性，让所有加工的游刃有余。

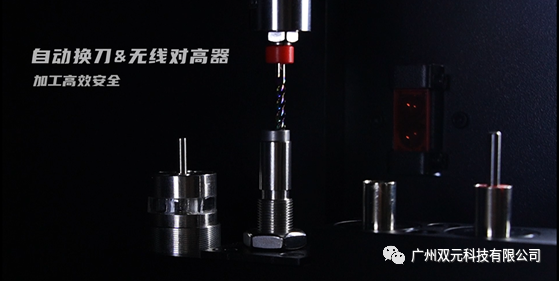

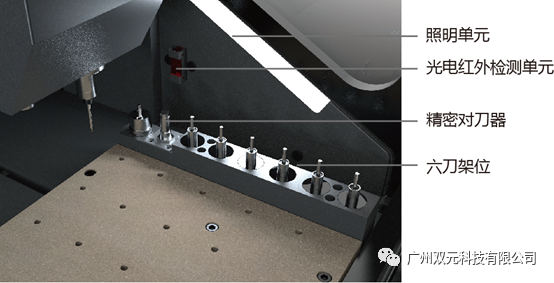

2.3自动换刀+无线对高器

无动力主轴单元搭配自动打刀系统，光电红外检测单元，实现自动抓放刀具；工业级精密对刀器精准测量刀具高度；独立六刀库ATC换刀单元，支持刀架6刀位换刀加工；无线对高器支持自动对高，简化加工流程。

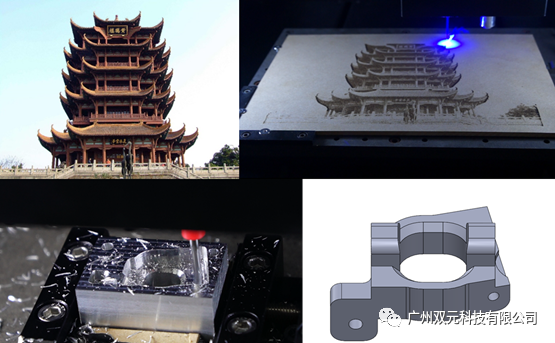

2.4支持激光+CNC多元加工

ICV5桌面智能数控铣雕一体机搭载2.5W激光单元模组，除了可实现CNC加工外，还能实现激光文件的加工。

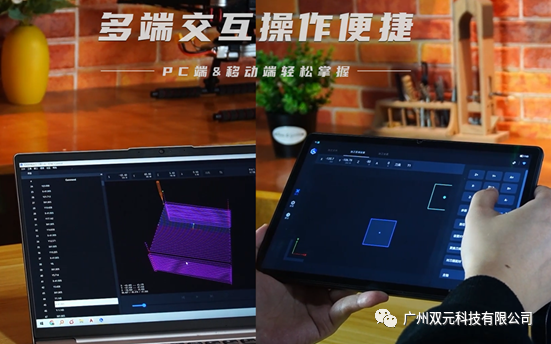

2.5支持多端控制，多元加工

ICNCV5桌面智能数控铣雕一体机支持多端控制，包括PC端USB控制机器进行加工和设置；支持平板端Wifi控制机器进行加工和设置。

在电脑端能快速将生成的加工代码导入后，进行加工设置和操作

在移动端，方便能将网上的可执行加工的资源文件直接导入后加工。

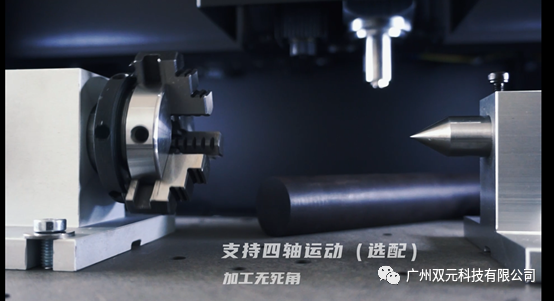

2.6支持旋转轴加工（选配）

ICNCV5桌面智能数控铣雕一体机支持旋转轴加工，可以搭载旋转轴实现四轴加工。

2.7安全保障

ICNCV5桌面智能数控铣雕一体机支持多元的安全保障功能。

l 瞬时急停：支持一键断电急停

l 安全门开关：支持开罩停止加工

l 全封闭式加工：隔离避免伤害

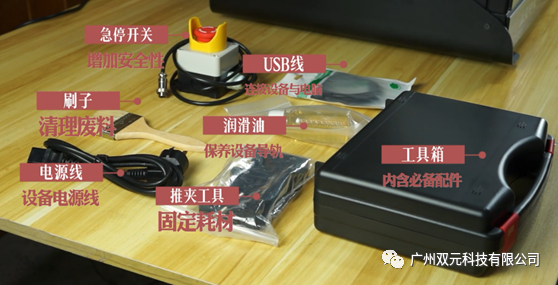

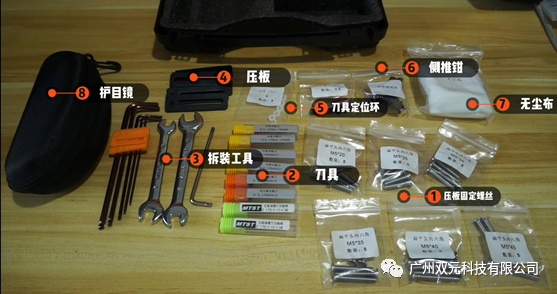

2.8全面配件

ICNCV5桌面智能数控铣雕一体机配套全面。

其中包含有急停开关、USB线缆、清灰刷、电源线、推夹工具以及对应的工具箱；工具箱中还包含有压板固定螺丝、刀具、拆装配件工具、压板、刀具定位环、侧推钳、无尘布、护目镜等等；

三、 功能应用及作品解析

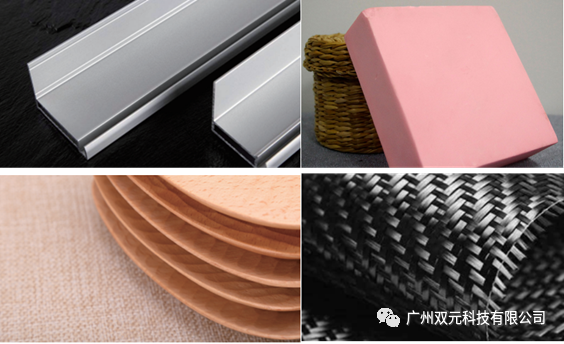

3.1多元加工汇总

ICNCV5桌面智能数控铣雕一体机支持加工多种材料包含以下

l 天然有机高分子材料：例如实木材料、多层板材料等木质材料

l 人造有机高分子材料：例如代木、双色板、亚克力等塑料材料

l 金属材料：例如金属铜、金属铝等金属材料

l 复合材料：例如碳纤维板、PCB板（玻璃纤维板）

l 石材：萤石

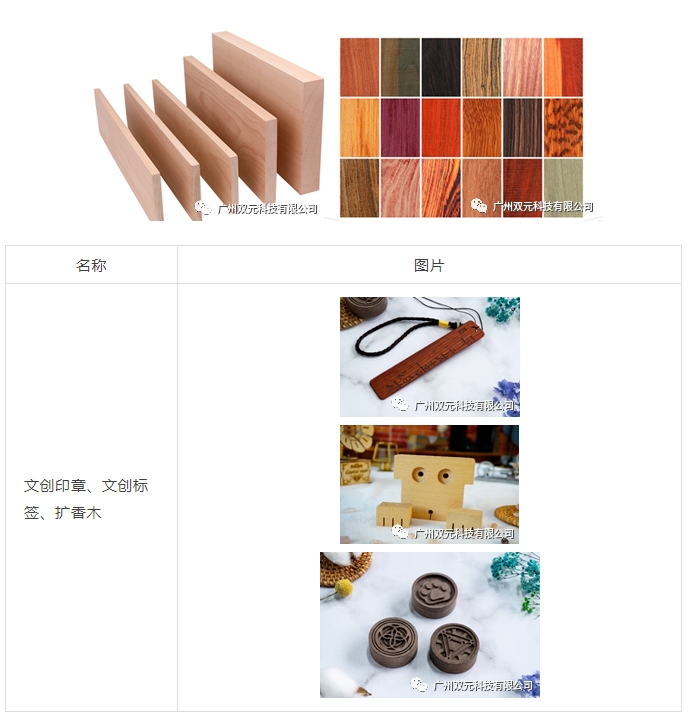

3.2实木平面

常见实木材料：榉木料、胡桃木等

加工案例内容：文创印章、文创书签、扩香木等

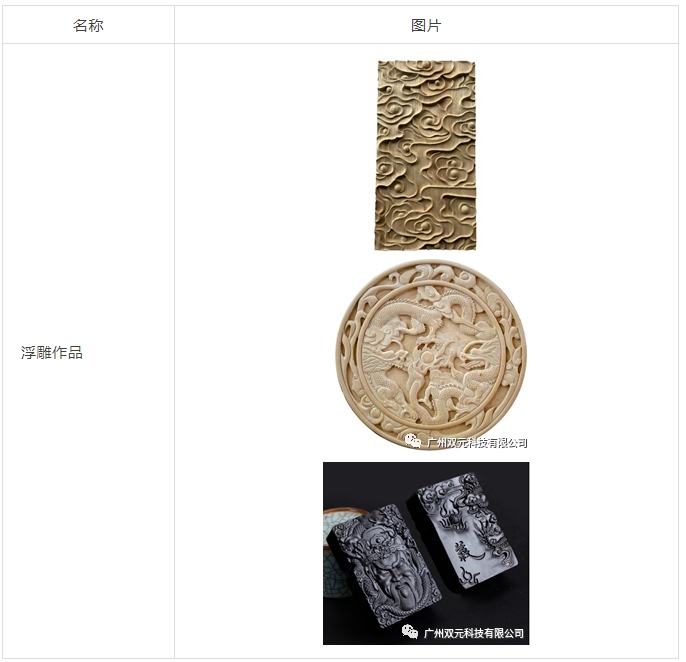

3.3实木浮雕

常见实木材料：榉木料、胡桃木等

加工案例内容：浮雕文创作品

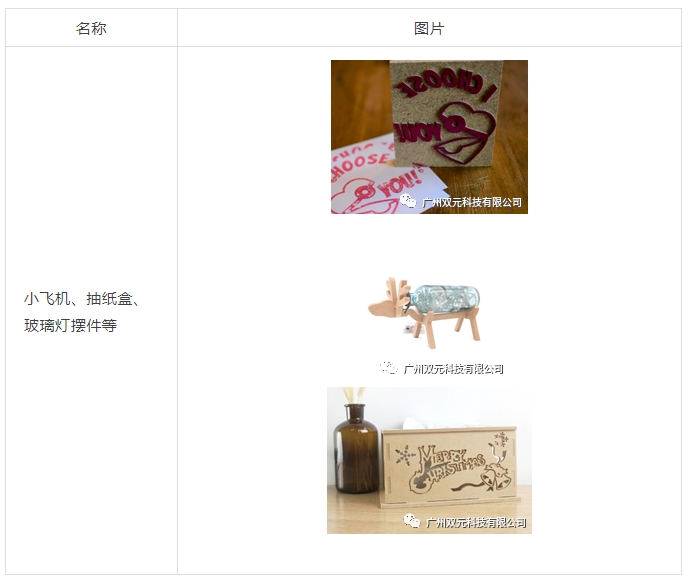

3.4多层板案例

加工案例内容：浮雕文创作品

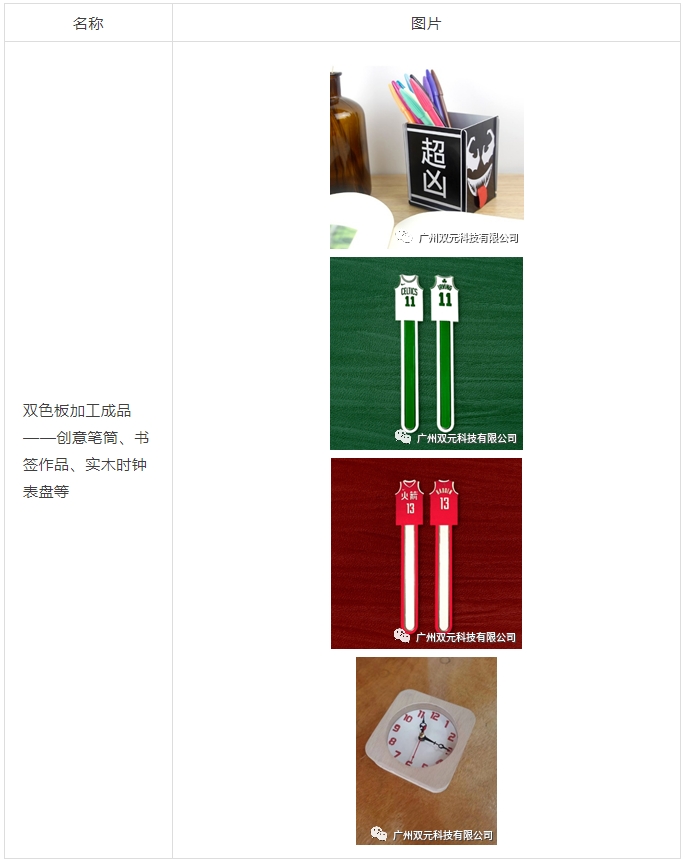

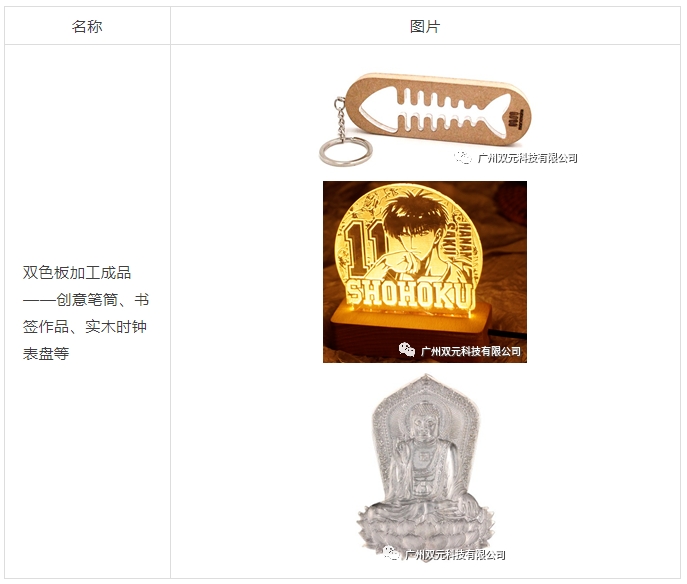

3.5塑料板（双色板）

常见双色板材料：ABS双色板、镀金属漆板等

加工案例内容：双色板作品

3.6塑料板（亚克力板）

常见亚克力板材料：透明亚克力、(多种颜色、厚度)亚克力等

加工案例内容：亚克力作品

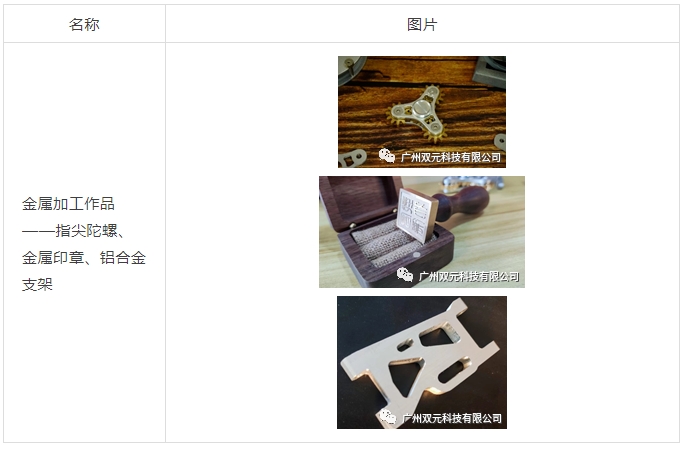

3.7金属板

常见金属材料：铝板、铜板等

加工案例内容：铝板作品、铜件作品

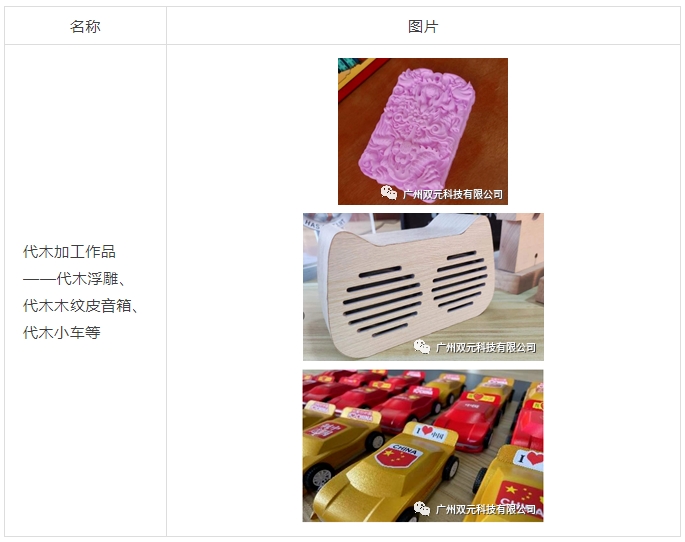

3.8代木材料

常见代木材料：代木不饱和板（常见牌号410、420）

加工案例内容：代木作品

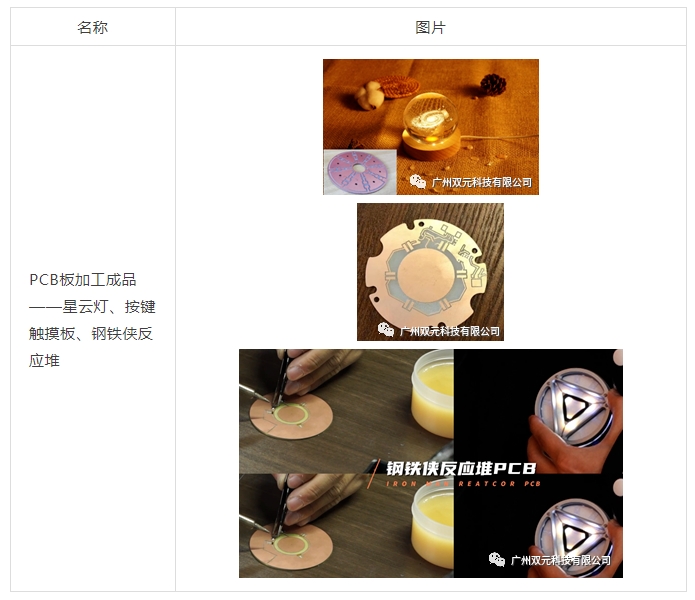

3.9玻璃纤维板PCB

加工案例内容：PCB电路板

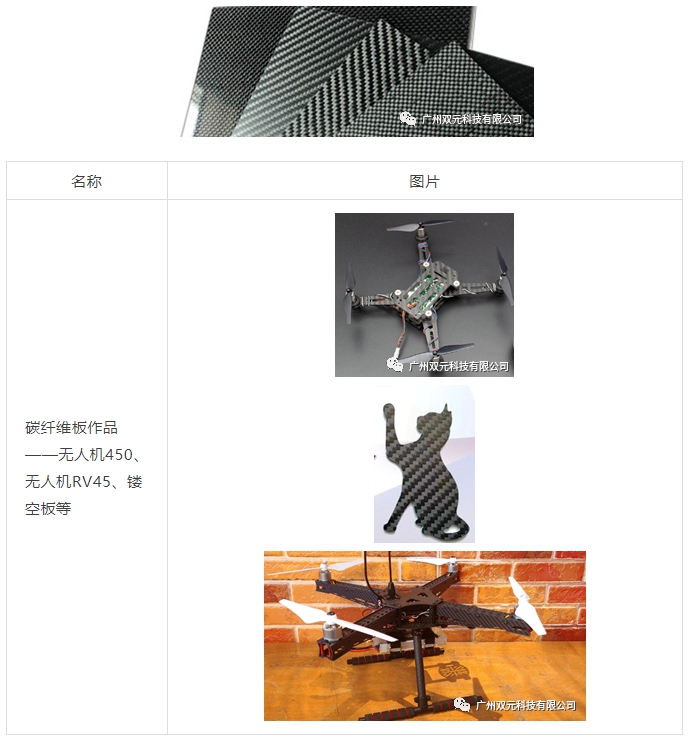

3.10碳纤维板

加工案例内容：碳纤维作品，例如无人机、平衡自行车等

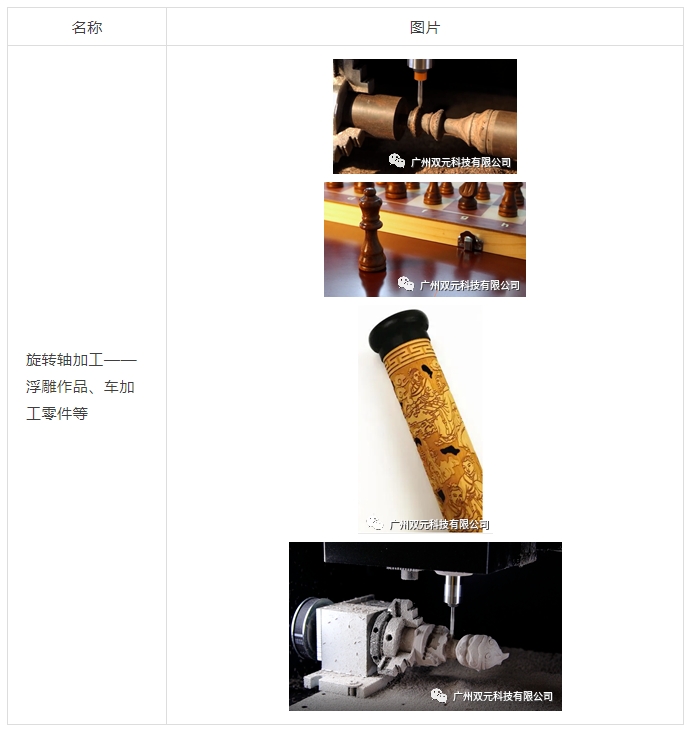

3.11旋转轴加工（选配）

旋转轴加工是一种加工方式，区别于普通的CNC平面加工

常见旋转轴加工材料：实木棒料、代木料等

加工案例内容：文创摆件等

四、软件介绍

4.1关于设计思路

ICNC V5设备本质上是一台桌面级CNC机床，在使用ICNC V5设备进行加工前，我们需要准备设计文件（CAD文件），一般的CAD文件可以是二维的设计文件，也可以是三维的设计文件，然后将设计文件通过CAM软件转换为机床可识别的加工代码（NC代码或者是Gcode代码）

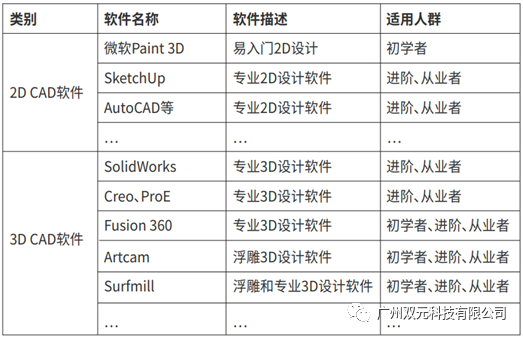

目前比较常见的设计软件还是以2D设计中的Autocad、3D设计中的fusion360、SW、UG等较多。

建议：关于设计本身，用自己最熟悉的软件即可，根据自己熟悉的设计软件调整CAM

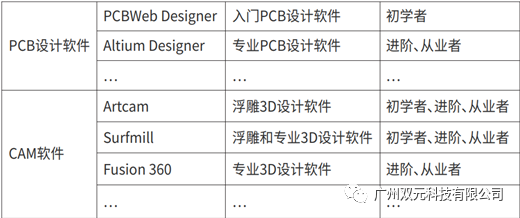

4.2 CAM软件介绍

4.2.1 Artcam

Artcam产品系列是英国Delcam公司出品的独特的CAD造型和CNC、CAM 加工解决方案，是复杂立体三维浮雕设计、珠宝设计和加工的首选CAD/CAM 软件解决方案，可快速将二维构思转换成三维艺术产品。

使用Artcam，可以将生成的二维和三维CAD模型转换为机器可识别的代码（激光、CNC）

备注：Artcam软件的操作使用请查看U盘内教程

4.2.2 Lightburn

Lightburn是一款激光控制软件，支持以下功能

绘图导入：支持包括AI, PDF, SVG, DXF, PLT, PNG, JPG, GIF, BMP等多种格式的导入

矢量编辑：支持矢量格式的编辑

激光控制：支持激光控制

备注：Lightburn软件的操作使用请查看U盘内教程

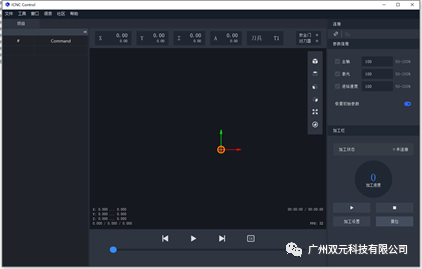

4.3 ICNC Control介绍

ICNC Control是配套ICNCV5桌面智能数控铣雕一体机的工业软件，通过使用本软件，能快速实现以下功能。

l 配置设备，能与设备建立USB或者Wifi连接

l 在完成配置后，能控制设备的移动、启停主轴和激光、更换刀具、加工等操作

l 能控制设备定位刀具位置，并实现刀具位置校准

l 能预览加工文件，实现加工文件时时观察

l 能打开NC文件，并支持NC文件编辑和多段选择加工

备注：详细功能可详见ICNC Control（安卓版）软件使用说明书

4.4 ICNC Control（安卓版）介绍

ICNC Control（安卓版）是配套ICNCV5桌面智能数控铣雕一体机的安卓端软件，通过使用本软件能通过平板对机器进行控制和加工。

备注：详细功能可详见ICNC Control（安卓版）软件使用说明书

五、其他配套

5.1售后资料配套

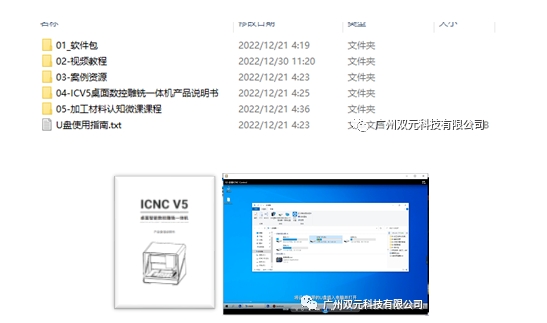

售后资料包含：产品软件包、产品视频资料、产品案例资料、产品使用说明书、材料认知微课、刀具认知资料等；

备注：所有的课程资源均包含在随机U盘内，网盘链接，并定期更新。

5.2 公众号相关资源配套

公众号、社区课程资源及时更新。

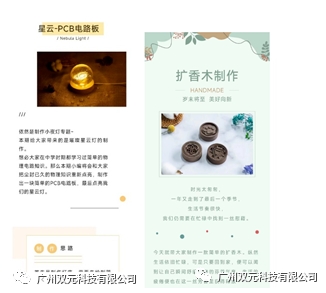

备注：将根据加工文件，更新教学资料并发布在公众号上，内容包含加工流程，使用耗材内容明显，刀具明细，加工文件等。能满足正常教学环节的操作、知识点覆盖、能使用机器进行加工。

公众号、社区资源及时更新

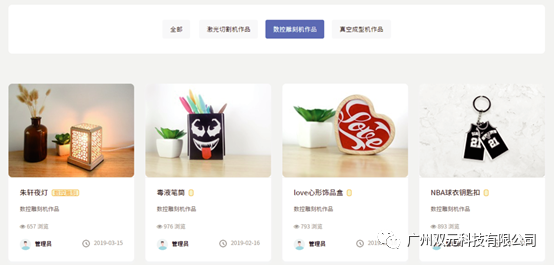

网上教学资源库

5.3课程案例包配套

ICNCV5桌面智能数控铣雕一体机配套有专用的课程案例包，可以像厨师做饭一样根据菜谱实现各样案例和想法。

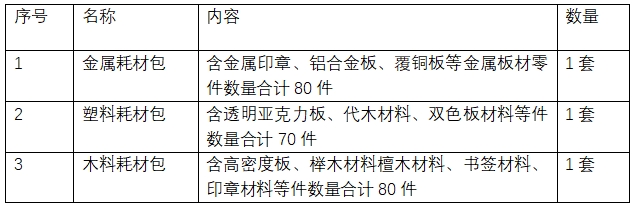

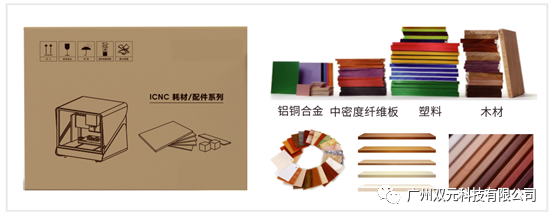

5.4材料耗材包配套

ICNCV5桌面智能数控铣雕一体机配套有耗材包，各式各样的耗材都囊括其中。耗材包根据材料不同分为金属耗材包、塑料耗材包、木料耗材包。
